MessagePosté le: Lun 27 Aoû 2018 - 18:38    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonjour,


Svp comment tester un caisson de basse amplifiée si ça marche ou pas ?
je l'ai branchée a l'ampli avec radio, tv.... mais pas de son.

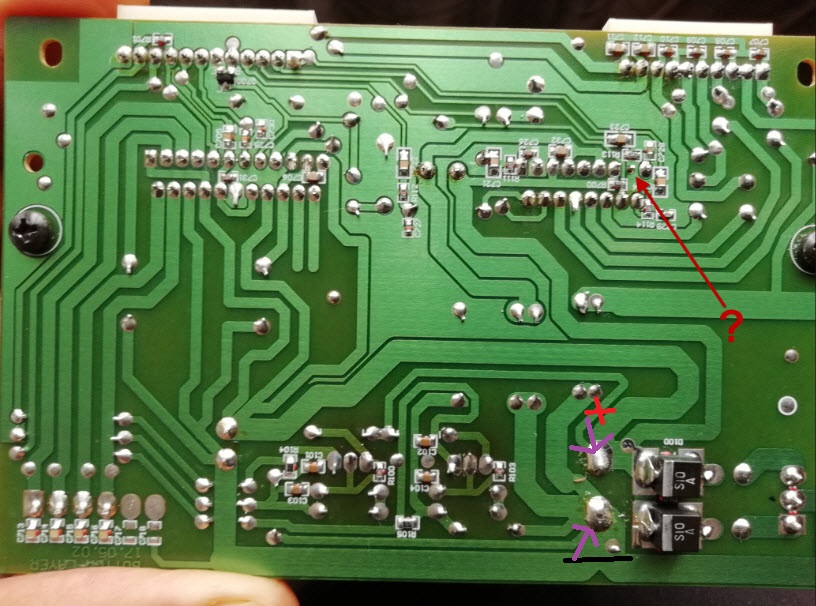

J'ai démontée les deux cartes de l'ampl sur les photo.

Merci
1

2

3

4


Revenir en haut
Auteur Message
Publicité






MessagePosté le: Lun 27 Aoû 2018 - 18:38    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 815
Masculin Balance (23sep-22oct)
Point(s): 3 222
Moyenne de points: 0,67

MessagePosté le: Mer 29 Aoû 2018 - 20:44    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


Explique un peu comment tu as procéder pour faire t'es tests ?
Tu as utiliser les bornes RCA ?
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jean-philippe
Nouveau

Hors ligne

Inscrit le: 22 Oct 2008
Messages: 613
Localisation: nancy
Point(s): 238
Moyenne de points: 0,39

MessagePosté le: Mer 29 Aoû 2018 - 20:44    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,
Quelles sont les références des deux CI et transistors montés sur le radiateur?
Bien amicalement,
JP
_________________
L'union fait la force.


Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Jeu 30 Aoû 2018 - 01:23    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,
Merci pr les réponses...j'ai branchée les câbles blanc et rouge a INPUT3 et j'ai aussi essayée INPUT2 comme ds la photo



les références des deux CI et transistors montés sur le radiateur


Les transistors
C33725
W27
les CI




Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Jeu 30 Aoû 2018 - 16:19    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonjour
Je viens de trouver un pin non souder ou a perdu la soudure ! c le IC TDA1554Q
est ce que je dois le souder ?
merci







Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 815
Masculin Balance (23sep-22oct)
Point(s): 3 222
Moyenne de points: 0,67

MessagePosté le: Jeu 30 Aoû 2018 - 20:33    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


Tu n'as pas mis les sorties HP de l'ampli sur ton caisson de basse ?
Car t'es flèches l'indique.
Pour la pin non souder, c'est tout à fait normal.


Tu rebranche tes cartes du caisson de basse, et mesure la tension comme indiquer sur la photo ( il faut branché le caisson sur la prise 220).
Je t'ai mis un + pour le fil rouge du multimètre et un - pour le fil noir.
Calibre 20V DC.





_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Jeu 30 Aoû 2018 - 22:55    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


j'ai rebranchée les cartes du caisson de basse, et la mesure de la tension est 1653  (avec  20V sur le multimètre)


Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Lun 3 Sep 2018 - 21:59    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir Romain,
Stp est ce que c'est bonne la tension ? Merci


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 815
Masculin Balance (23sep-22oct)
Point(s): 3 222
Moyenne de points: 0,67

MessagePosté le: Mar 4 Sep 2018 - 09:50    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonjour,



Tu veux plutôt dire 16,53V ?
Plutôt que de brancher ton caisson sur une sortie RCA de ton ampli, pourrais tu faire l’essai sur les 2 sorties RCA d'une platine cd ?
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Mar 4 Sep 2018 - 11:23    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonjour,


j'ai brancher les 2 sorties RCA a une platine cd mais toujours pas de son.


Merci


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 815
Masculin Balance (23sep-22oct)
Point(s): 3 222
Moyenne de points: 0,67

MessagePosté le: Mar 4 Sep 2018 - 16:57    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


Tu n'as pas fais une erreur ?

Car le condensateur est un 25V maxi, donc avec 35,7V ton condos devrait être hs direct ainsi que les 2 amplis TDA
A mon avis c'est 16,53V et non pas 1653 comme tu avais mis en premier.

Lorsque tu auras réglé ce soucis de mesures, mesure après sur la pin 15 du TDA8567Q




[url:1fb4fcf39d=http://triacaffaire.clicforum.fr/image/110/9/a/7/1-550871d.jpg.htm]
[/url:1fb4fcf39d]
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Mer 5 Sep 2018 - 09:33    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonjour,


tu as tout a fait raison j'ai retesté ...c 16,63\60v
Pour le TDA8567Q comment mesurer la tension ? pin 15 sur le rouge du multimètre et le noire ?
je m'excuse je suis débutant
Merci





Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 815
Masculin Balance (23sep-22oct)
Point(s): 3 222
Moyenne de points: 0,67

MessagePosté le: Mer 5 Sep 2018 - 21:04    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


Le fil noir, tu le met au même endroit que la première mesure, sur le -.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
rach
Nouveau

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 28
Masculin
Point(s): 28
Moyenne de points: 1,00

MessagePosté le: Jeu 6 Sep 2018 - 00:33    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


il y a 5,04v


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 815
Masculin Balance (23sep-22oct)
Point(s): 3 222
Moyenne de points: 0,67

MessagePosté le: Jeu 6 Sep 2018 - 21:12    Sujet du message: Caisson de basse amplifiée Répondre en citant

Bonsoir,


Donc ça ok, c'est bon.
Maintenant, mesure sur la pin 9



_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
