Bonjour à tous
J’ai un problème avec une télé plasma Samsung PS-50C96HD.
L’on m’a donné cette télé qui était destinée à la déchetterie car elle ne s’allumait plus.
J’ai donc changé les 2 cartes buffers car celle du haut avait un composant HS. Jai aussi changé tous les mosfet sur la carte Y-SUS d’ont plusieurs étaient HS et j’ai aussi changé certains sur la carte X-SUS.
Mais maintenant j’ai une image mais elle est n’est pas nette beaucoup trop clair et granuleuse alors qu’il parait que les TV plasmas ont une très belle image.
J’ai testé les tensions suivantes :
Sur la carte d’alimentation
VS = 207 volt
VA = 63,1 volt
Sur la carte X-SUS
VS = 207 volt
VE = 94,1 volt
Je ne sais pas sue quelle carte je dois régler le Vsc -190 volt et d’un autre coté il y a plusieurs potentiomètres sur la carte Y-SUS mais la non plus je ne sais pas à quelle valeur il faut les régler Yfr, Yset et un dernier ou je n’ai même pas trouvé son nom.
Je suis donc dans l’attente d’un spécialiste plasma qui pourrait me dire ce que je dois faire pour que ma télé est une image digne d’un plasma.
Cordialement




Revenir en haut
Auteur Message
Publicité






MessagePosté le: Lun 18 Juin 2018 - 21:28    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
jean-philippe
Nouveau

Hors ligne

Inscrit le: 22 Oct 2008
Messages: 587
Localisation: nancy
Point(s): 211
Moyenne de points: 0,36

MessagePosté le: Lun 18 Juin 2018 - 22:51    Sujet du message: Plama samsung image trop claire et granuleuse Répondre en citant

Bonsoir,
Je pense à un problème de t-con.
Amicalement
JP
_________________
L'union fait la force.


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Lun 18 Juin 2018 - 23:08    Sujet du message: Plama samsung image trop claire et granuleuse Répondre en citant

Bonsoir,


Ça vient de la carte ysus en général.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
blondi
Nouveau

Hors ligne

Inscrit le: 27 Aoû 2017
Messages: 41
Masculin
Point(s): 41
Moyenne de points: 1,00

MessagePosté le: Mar 19 Juin 2018 - 17:19    Sujet du message: Plama samsung image trop claire et granuleuse Répondre en citant

Bonjour à tous
Merci à Jean Philippe et à Triacaffaire de m’avoir répondu si rapidement.
Jean Philippe pense à un problème de t-con mais y a-t-il une carte t-con sur une télé plasma ? Et si oui c’est laquelle.
Triacaffaire tu suppose que c’est la carte Y-sus qui aurait encore un problème j’ai déjà changé pas mal de composants sur cette carte (condensateurs, diodes, mosfets et quelques autres). Ils étaient pour la plupart HS.
Ma carte ysus est :
Model 50.HD W2 PLUS Y-MAIN (2L)
PCB LJ41-05120A REV 1.3
Pourrais-tu me dire ce que je dois vérifier pour trouver le composant qui me pose problème.
Merci d’avance
Cordialement


Revenir en haut
Auteur Message
jean-philippe
Nouveau

Hors ligne

Inscrit le: 22 Oct 2008
Messages: 587
Localisation: nancy
Point(s): 211
Moyenne de points: 0,36

MessagePosté le: Mar 19 Juin 2018 - 20:48    Sujet du message: Plama samsung image trop claire et granuleuse Répondre en citant

Oui, autant pour moi!.. Plasma. Je reviens de vacances en Bretagne et j'ai sans doute trop abusé de chouchen  Mort de Rire
_________________
L'union fait la force.


Revenir en haut
Auteur Message
blondi
Nouveau

Hors ligne

Inscrit le: 27 Aoû 2017
Messages: 41
Masculin
Point(s): 41
Moyenne de points: 1,00

MessagePosté le: Dim 24 Juin 2018 - 14:41    Sujet du message: Plama samsung image trop claire et granuleuse Répondre en citant

Bonjour à tous
Comme je sais que personne n’est devin et donc personne ne pourra me dire quel est le ou les composants qui me posent problème j’ai décidé de faire d’autres mesures.
Carte Ysus
Model 50.HD W2 PLUS Y-MAIN (2L)
PCB LJ41-05120A REV 1.3
Je précise que sur cette carte j’ai testé et remplacé les mosfets et les diodes se trouvant sous le radiateur donc à moins qu’il y en ait un qui a reclaqué je pense qu’ils sont tous OK
J’avais aussi testé les résistances blanches et les gros condensateurs.
Testeur utilisé atlas DCA55
Nouveau test :

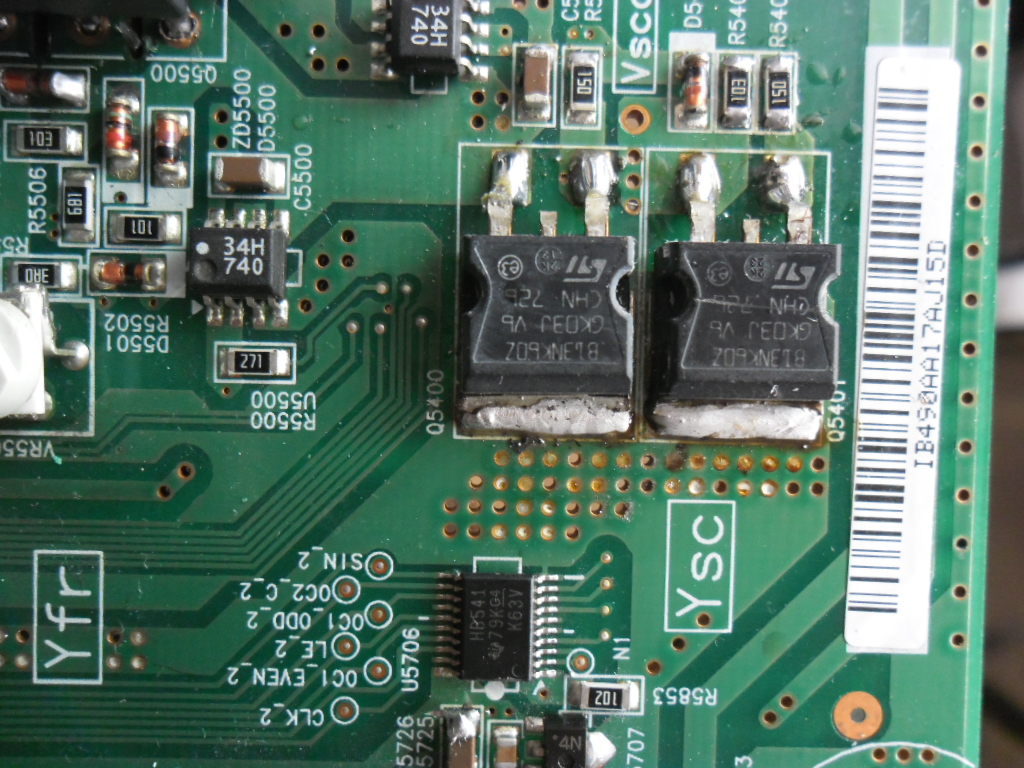

Test de Q5400 et Q5401 non dessoudé de la carte.
Les 2 composants sont marqués BL3NK60Z GK03J V6 CHN 726, je n’ai pas trouvé grand-chose concernant ces 2 composants à par sur un site Russe.
Mon testeur me dit que c’est une diode et donc une patte semble ne servir à rien ou alors les 2 sont HS. Si vous avez plus de renseignement sur ces 2 composants je suis preneur.
Test la télé allumée patte 1 à gauche sur l’image -190,2 et sur la patte de droite -182,2 sur les 2 composants, donc il me semble que les composants sont OK. Mais j’attends quand même votre avis.

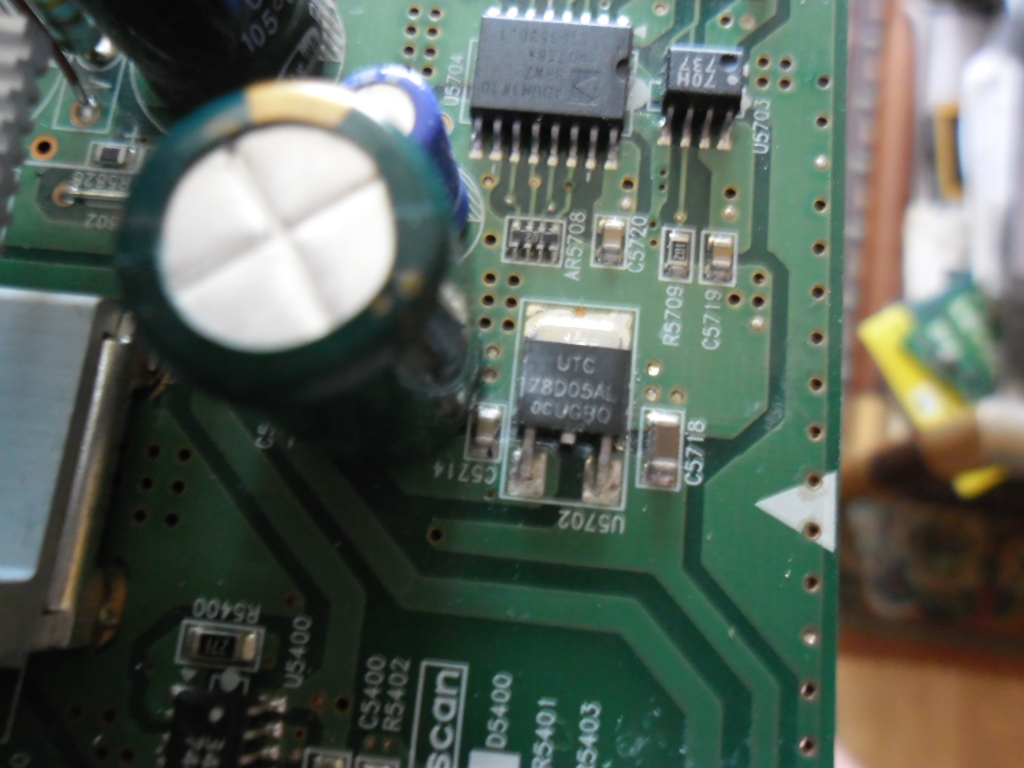

Test de U5702 marqué UTC 78D05AL 0CUGBQ mon testeur me dit qu’il est en c/c entre la patte 1 et la patte 2.
Impossible de mesurer une tension cela varie d’OL à quelques millivolts. Alors HS ou pas ?
Ce composant sert-il pour la qualité de l’image ?
J’ai donc dessoudé ce composant pour pouvoir le retester. Mon testeur m’indique la aussi que c’est une simple diode entre pin 1 et 3 sachant que le pin 2 est le GND. Donc d’après vous ce composant est-il HS et pourquoi soudé je ne peux pas faire de mesure en volt ?
Au cas où il serait HS avez-vous ce composant sinon je peux le commander sur Ali express, EBay étant trop cher.
Je vais continuer à chercher mais il y a beaucoup de composants et comme je ne sais pas où chercher je risque d’y passer ma vie.
Il me faudrait au moins savoir dans quelle partie de la carte je devrais faire mes recherches.
Cordialement





Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Dim 24 Juin 2018 - 22:00    Sujet du message: Plama samsung image trop claire et granuleuse Répondre en citant

Bonsoir,


Pour le 3NK60Z, c'est un mosfet.
Le 7805, c'est un régulateur 5V, donc mesure la tension dc sur la broche 1 et une autre mesure sur la patte 3.
