Panne TV Pasma LG 42PC3R-ZH



Répondre au sujet    Forum du Dépannage Index du Forum -> Forum DEPANNAGE -> Plasma
Sujet précédent :: Sujet suivant
Auteur Message
brouvieni
Nouveau

Hors ligne

Inscrit le: 21 Mai 2017
Messages: 13
Masculin
Point(s): 13
Moyenne de points: 1,00

MessagePosté le: Lun 16 Avr 2018 - 19:52    Sujet du message: Panne TV Pasma LG 42PC3R-ZH Répondre en citant

Bonjour à tous.

TV Pasma Marque LG
Ref 42PC3R-ZH

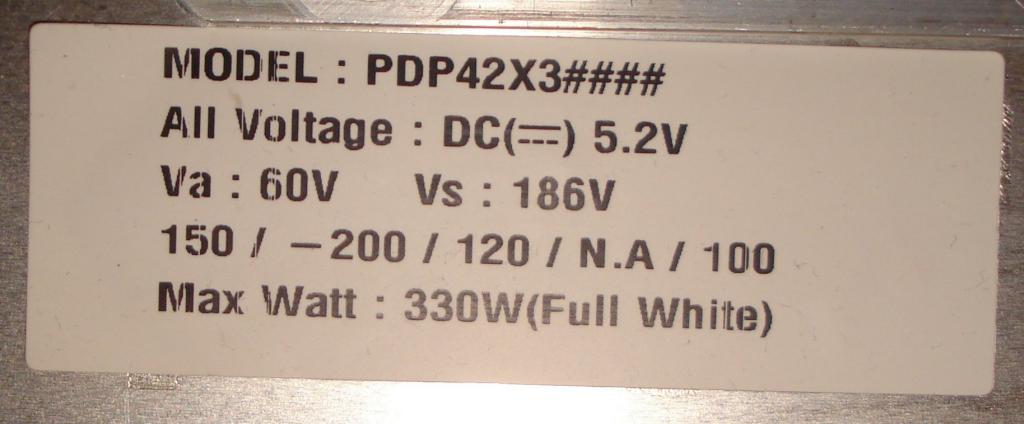

Dalle PDP42X3


Le TV plasma est tombé en panne avec du son mais plus d'images.
Après quelques recherches ,j’ai ouvert le boîtier.

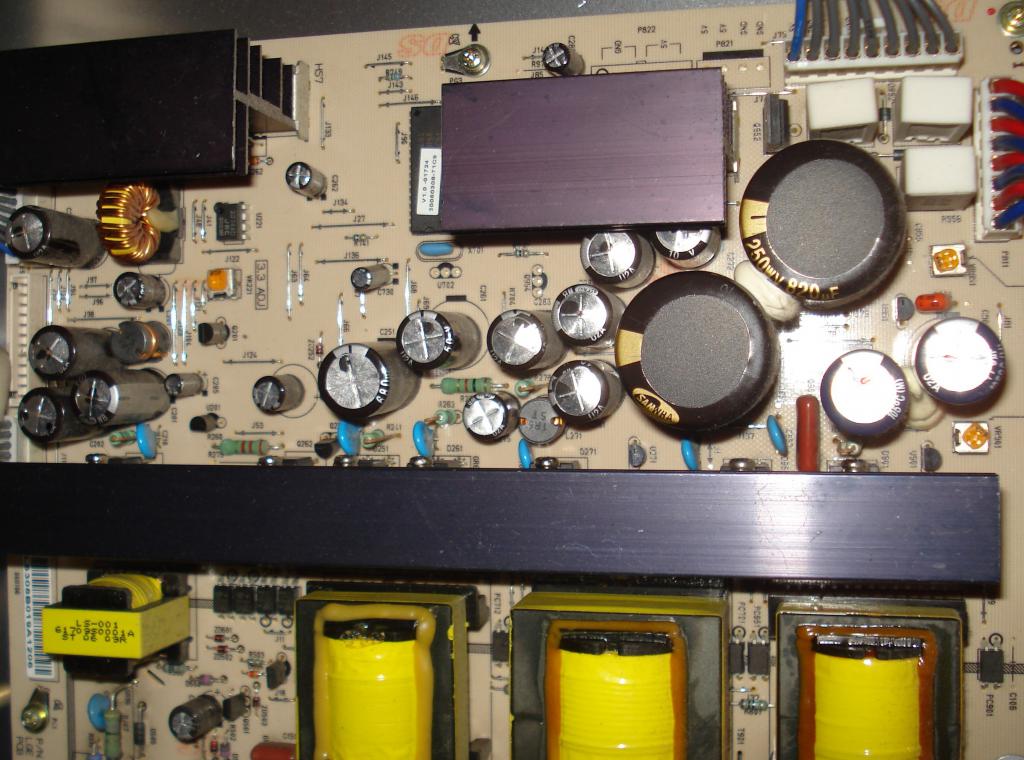

La carte d’alimentation qui n’avait pas de tensions Va et Vs présentes, et avait 9 condensateurs gonflés (3300uf 10v) ;je les ai changés.
J’ai retrouvé les tensions Va et Vs et j’ai contrôlé les autres sur la carte alimentation :

















Tensions sur carte alimentation :
Sorties Carte :
VS = 186,7V
VA = 59,9V
5V = 4,98V




Connecteur P802 :
19V : -19,20v ,+19,25v.


12v = 11,97v


3.3v= 3,49v


6v = 5,95v


Connecteur P800 :
3.3 on = 008.5v


6v = 5,96v


S- 5V = 4,98V


M5V- ON = 4,95V


5V-D = 4,97V


S- 5V = 4,97V



La tv a démarré après cela mais l’image était floue.






La tv a démarré après cela mais l’image était floue.

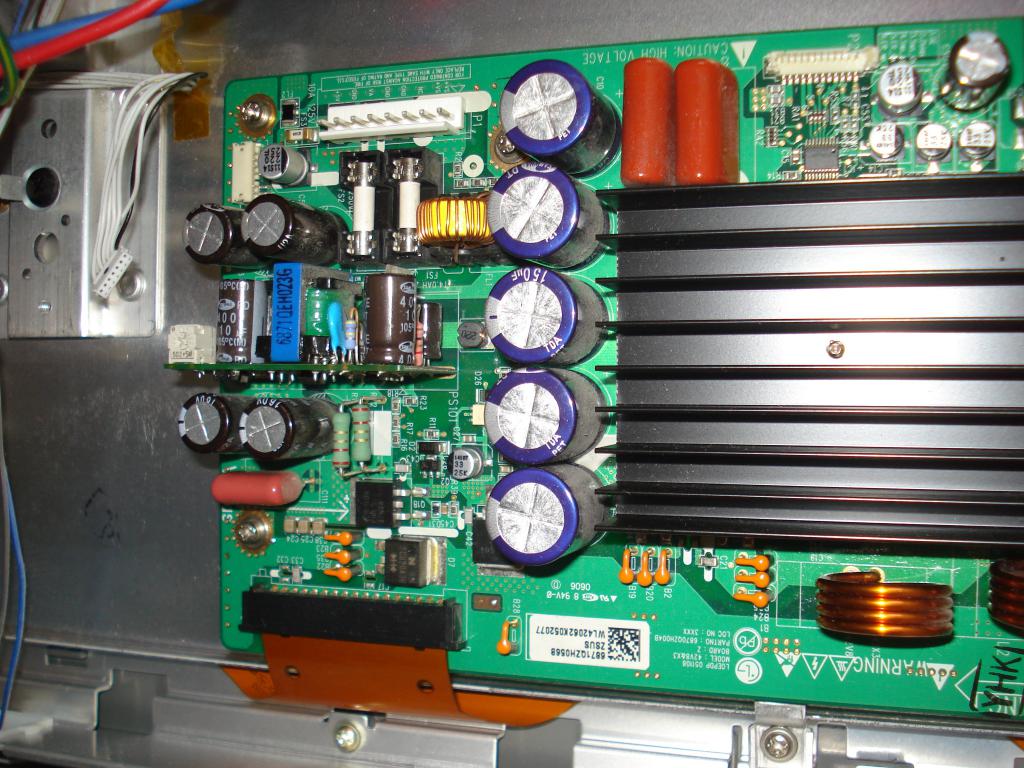

J'ai testé les fusibles ,tous étaient bons sauf le fusible qui reçoit la tension Vs 186 V sur la carte Z-sus.
Du coup, j’ai remis un autre fusible et au démarrage il y a eu un gros bruit sec; le fusible n’a pas tenu.
Donc sur la carte Z-sus la tension Va 60V passe mais pas la tension Vs 186V.

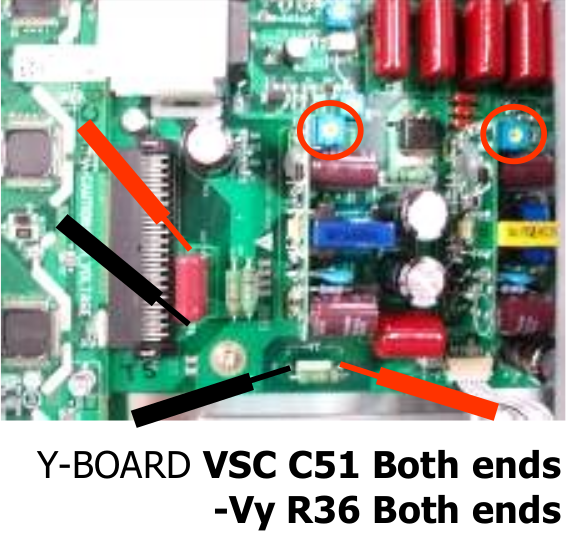

J’ai contrôlé les tensions sur la carte Y-sus :


Mesure sur résistance R36 (200v).
Vy = 190.2 V


Mesure sur condensateur c51 (120v).
VSC = 119,8 V

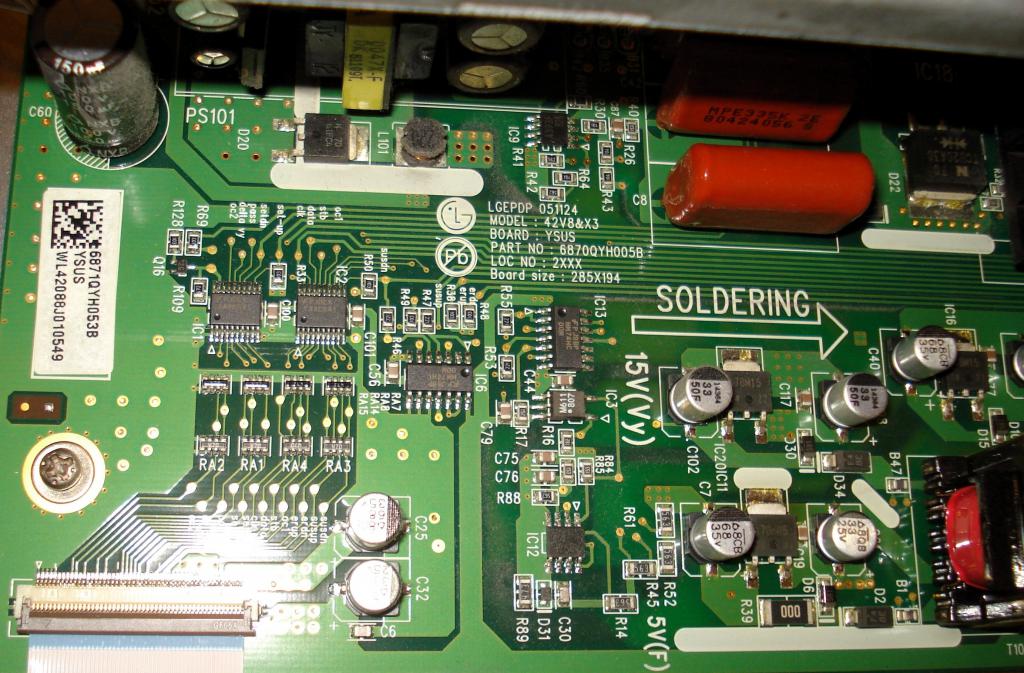

J'ai aussi mesuré les tensions des composants suivants sur carte Y-sus:


IC16: 15,36V, 19V.


IC20: 15,3V, 19V.


IC11:5V et 16V




La carte Z-sus serait-elle seule en cause ?


Merci de votre aide;cordialement.


Revenir en haut
Auteur Message
Publicité






MessagePosté le: Lun 16 Avr 2018 - 19:52    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Lun 16 Avr 2018 - 20:27    Sujet du message: Panne TV Pasma LG 42PC3R-ZH Répondre en citant

Bonsoir,

Il faut également voir la carte buffer.
Si un buffer est hs, ça peu te faire péter la Z-sus.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
brouvieni
Nouveau

Hors ligne

Inscrit le: 21 Mai 2017
Messages: 13
Masculin
Point(s): 13
Moyenne de points: 1,00

MessagePosté le: Mer 18 Avr 2018 - 16:24    Sujet du message: Panne TV Pasma LG 42PC3R-ZH Répondre en citant

Bonjour.
Merci pour votre info.
Excusez du retard de réponse; je pensais recevoir un courrier d'avis de réponse dans ma messagerie,ce qui n'a pas été le cas,désolé.
Donc une info que je n'ai pas indiqué;par précaution je n'ai pas alimenté la carte Ysus au cours de l'essai avec le nouveau fusible qui a sauté malgré tout.Cela réponds-il à la question sur l'état des Buffers?
Sinon, carte alimentation et carte Ysus seraient en bon état?
Cordialement.


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Mer 18 Avr 2018 - 20:47    Sujet du message: Panne TV Pasma LG 42PC3R-ZH Répondre en citant

Bonsoir,

Oui théoriquement, tu dois recevoir un mail de notification, à chaque réponse.
As tu vérifier dans tes spams ?
Pour le tv, ça ne réponds pas à la question de la carte buffer.
Regarde si aucun ci n'est percée sur la buffer.
Tu peu également vérifier l'absence de court-circuit sur les pistes (alim) de la carte buffer.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
brouvieni
Nouveau

Hors ligne

Inscrit le: 21 Mai 2017
Messages: 13
Masculin
Point(s): 13
Moyenne de points: 1,00

MessagePosté le: Jeu 19 Avr 2018 - 19:40    Sujet du message: Panne TV Pasma LG 42PC3R-ZH Répondre en citant

Bonjour.
J’ai bien reçu la notification cette fois ci,merci.
Pour les cartes buffer,je ne vois rien de douteux au niveau CI ou ailleurs;tout paraît correct.
J’ai démonté la carte buffer et fais des photos.
J’ai fais des recherches sur internet pour trouver des infos précises sur le comment vérifier le bon état du buffer, sans résultat.
J’avais trouvé beaucoup de renseignements pour les autres cartes mais là rien.
Avez-vous une idée sur la méthode de vérification du buffer ?merci.
Je place quelques photos, j’en ai d’autres si besoin.
Cdlt.
