problème alimentation Sony Bravia KDL 40z4500



Répondre au sujet    Forum du Dépannage Index du Forum -> Forum DEPANNAGE -> LCD
Sujet précédent :: Sujet suivant
Auteur Message
therealjarod
Nouveau

Hors ligne

Inscrit le: 07 Jan 2018
Messages: 6
Localisation: bruxelles
Masculin Scorpion (23oct-21nov) 鼠 Rat
Point(s): 6
Moyenne de points: 1,00

MessagePosté le: Dim 7 Jan 2018 - 13:37    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Tout d abord bien le bonjour à tous...


Et déjà merci pour les réponses que vous pourrez m apporter...


J ai eu le même problême qu un de vos condisciple : un jour la tv a décidé de ne plus s allumer...


j ai donc parcouru le net et vous ai trouvé (entre autre)...


j ai pris mon courage à deux mains et ai démonté la bête.

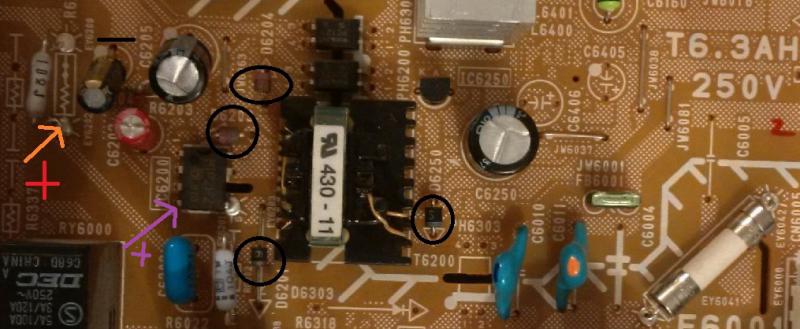

j y ai trouvé ça :





le condensateur (je suppose)bleu ne m a pas l air super en forme...


du coup, même si je ne suis pas un as de la soudure, je vais tenter de le changer.


Mais pour cela il faudrait que je connaisse la valeur de ce dernier...


et c est évidemment le seul où la valeur n est pas indiquée....


je tente de le déssouder proprement et reviens avec plus d infos...


bon dimanche à tous...


Dernière édition par therealjarod le Dim 11 Fév 2018 - 16:43; édité 4 fois
Revenir en haut
Auteur Message
Publicité






MessagePosté le: Dim 7 Jan 2018 - 13:37    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Dim 7 Jan 2018 - 13:43    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Bonjour,

Ton composant bleu, ressemble fortement à une self, pas à un condensateur.
As tu un multimètre ?
Lorsque tu met une photo, utilise le lien n°2 qui t'es donner.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
therealjarod
Nouveau

Hors ligne

Inscrit le: 07 Jan 2018
Messages: 6
Localisation: bruxelles
Masculin Scorpion (23oct-21nov) 鼠 Rat
Point(s): 6
Moyenne de points: 1,00

MessagePosté le: Dim 7 Jan 2018 - 13:49    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Au temps pour moi....

Je vais rééditer le message (je dois switcher entre le gsm et pc) .

Je n'ai pas de multimètre, je suis plus que novice..

J'ai juste beaucoup de bonne volonté Very Happy

Je tente encore de déssouder le composant en question ( mon fer n'était pas assez chaud semblerait il ) et je reviens avec une photo du fautif.

Ps : si ce self à sauté, est ce que je ne devrais pas également changer la résistance (?) blanche qui suit?


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Dim 7 Jan 2018 - 14:03    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Qu'est ce qui te dis que cette self est morte ?
Il y as 99.99% que cette self soit bonne.
Donc la dessouder ne va servir à rien.
Pour tenter de dépanner le tv, le minimum à avoir c'est un multimètre.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
therealjarod
Nouveau

Hors ligne

Inscrit le: 07 Jan 2018
Messages: 6
Localisation: bruxelles
Masculin Scorpion (23oct-21nov) 鼠 Rat
Point(s): 6
Moyenne de points: 1,00

MessagePosté le: Dim 7 Jan 2018 - 14:08    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

sa forme , elle n est plus “ronde”

et pour la première photo :





J'ai peut-être été un peu vite en besogne alors :/

Dans le pire des cas, çà me fait de l’exercice

ps : je me mets à la recherche d'un multimètre...


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Dim 7 Jan 2018 - 14:31    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Met nous une photo de la carte ( vue de dessus).
Remet la self, ça n'as rien à voir avec ta panne.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
therealjarod
Nouveau

Hors ligne

Inscrit le: 07 Jan 2018
Messages: 6
Localisation: bruxelles
Masculin Scorpion (23oct-21nov) 鼠 Rat
Point(s): 6
Moyenne de points: 1,00

MessagePosté le: Dim 7 Jan 2018 - 14:46    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

et voilà, le self est remis...
faire et défaire, c est toujours faire il parait..

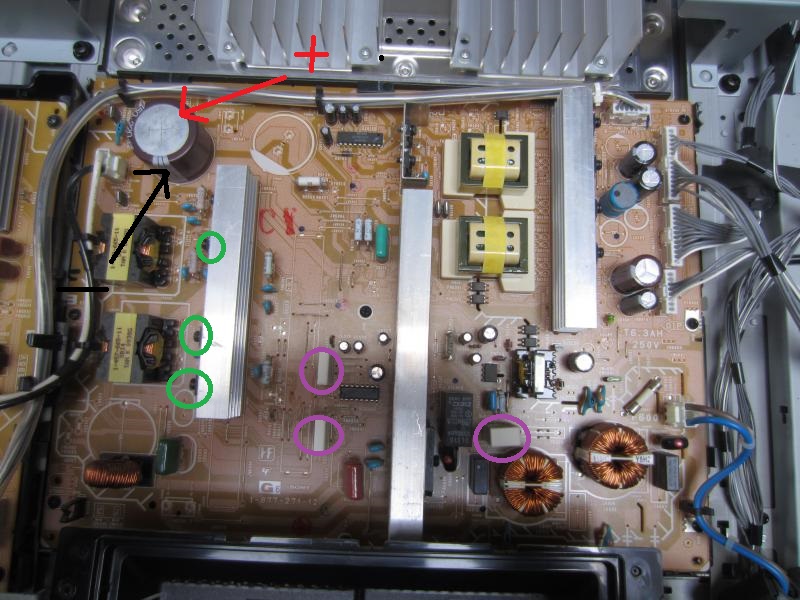

voici la photo:





et déjà merci pour le temps que vous me consacrez


Edit : J'ai (enfin) trouvé un bon multimètre, il arrive fin du mois.
J'entreprendrai alors les mesures demandées sur l'autre post avec "problème identique" et reviendrai vers vous...


Revenir en haut
Auteur Message
therealjarod
Nouveau

Hors ligne

Inscrit le: 07 Jan 2018
Messages: 6
Localisation: bruxelles
Masculin Scorpion (23oct-21nov) 鼠 Rat
Point(s): 6
Moyenne de points: 1,00

MessagePosté le: Dim 11 Fév 2018 - 14:06    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Re Bonjour,

J'ai enfin eu le temps de m'atteler à cette TV.

J'ai pris mon multimètre ( Fluke 27 FM en import us) et ai fait les différentes mesures...

J'ai pris comme exemple le post :

http://triacaffaire.clicforum.fr/t1538-Probl-me-allumage-Sony-Bravia-KDL40z…


La tension Dc sur le gros condensateur (multimètre sur 30) : 0.05




En me basant sur la page 2, j'ai pris les mesures en Volt Dc et la Tv sous tension (le multimètre sur 3 volts, je n'ai pas 5) ...

La tension à la Pin4  (violet) : 2.226

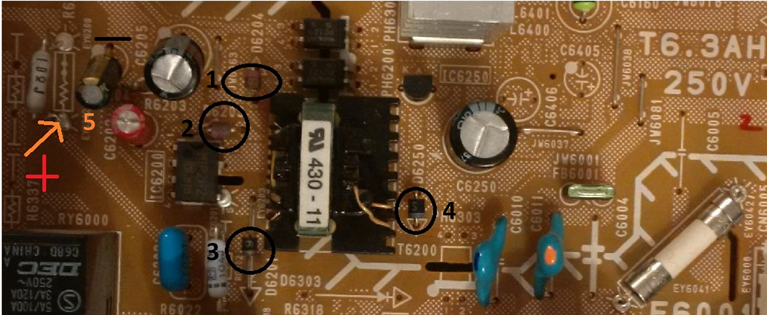

Mesures de points :



1) 2.023 puis descend
2) +/- 2.14
3) -1.23
4) -7.23
5) 0.43


Je ne sais pas si ce que j'écris et ai testé est clair, ou même utile, mais j'ai fait de mon mieux Very Happy

( J'ai réédité le message en me permettant de piocher dans l'autre post pour que ce soit plus aisé à comprendre) ...

D'avance merci pour vos réponses.

Bonne soirée


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Mar 13 Fév 2018 - 23:42    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Bonsoir,

Je ne sais plus si je te l'ai demander ou pas, mais qu'elle tension as tu sur le numéro 4 de ta dernière photos ?
Il faut ce mettre sur le trait du composant pour la borne +, le cordon rouge.
Met ton fil noir sur le - du condensateur C6250.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
therealjarod
Nouveau

Hors ligne

Inscrit le: 07 Jan 2018
Messages: 6
Localisation: bruxelles
Masculin Scorpion (23oct-21nov) 鼠 Rat
Point(s): 6
Moyenne de points: 1,00

MessagePosté le: Mer 14 Fév 2018 - 00:26    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

bonjour/bonsoir,
j ai plus ou moins -0.8 (toujours sous tension et avec multimètre sur 3).
Et merci pour les indications claires  Wink , ça aide pas mal pour un plus que débutant comme moi Mr. Green


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 726
Masculin Balance (23sep-22oct)
Point(s): 3 124
Moyenne de points: 0,66

MessagePosté le: Mer 14 Fév 2018 - 18:41    Sujet du message: problème alimentation Sony Bravia KDL 40z4500 Répondre en citant

Bonsoir,

Tu as bien brancher la carte sur le 220V pour faire ta mesure en tension ?

As tu une ancienne ampoule à filament 60 ou 100W ?
Place la à la place du fusible, si il y a un soucis, elle vas s'éclairer.
Et shunt les contacts du relais.

Lorsque tu met sous tension, ne te met pas trop à côté, sa peut pété. Lol
