TV continental ce32dled3 plus d'affichage
Aller à la page: 1, 2  >


Répondre au sujet    Forum du Dépannage Index du Forum -> Forum DEPANNAGE -> LCD
Sujet précédent :: Sujet suivant
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Ven 15 Déc 2017 - 14:02    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonjour a tous et toutes


voici le symptôme de ma TV :


lorsque je la branche à la prise de courant la diode clignote jusqu'a neuf fois mais aucun affichage ni de son.


ne me dite pas SAV car elle n'est plus garantie depuis belle lurette


en ayant parcouru plusieurs forum je sais que c'est symptomatique de ces TV mais malgrer tout je souhaite essayer de la reparer de mes propres moyen.


la seule chose que j'ai fait dessus c'est de changer les diodes que j'ai entourer en rouge sur la photo ci dessous







n'ayant pas de multimètre a ce moment là et vu que c’était la panne la plus probable je les ai toutes changées.
un coup dans l'eau car cela ne fonctionne toujours pas.


alors je sollicite votre aide pour m'aider a trouver la bonne pièce qui est en panne.
je tiens a préciser que j'ai un multimètre (voir photo ci dessous)mais je n'en ai jamais utiliser je n'ai aucune idée de comment mettre le sélecteur.







je met aussi la face arrière de la platine en photo







je rajoute la carte inverter (enfin je pense que c'est celle là) elle est en trois partie car elle fait quasiment le largeur de la tv











merci d'avance a tous ceux qui pourront m'aider


jm


Revenir en haut
Auteur Message
Publicité






MessagePosté le: Ven 15 Déc 2017 - 14:02    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Sam 16 Déc 2017 - 00:32    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonsoir,

En dernier, ce n'est pas l'inverter.
L'inverter est intégré à l'alimentation.
Ce que tu montre appartient à la dalle.

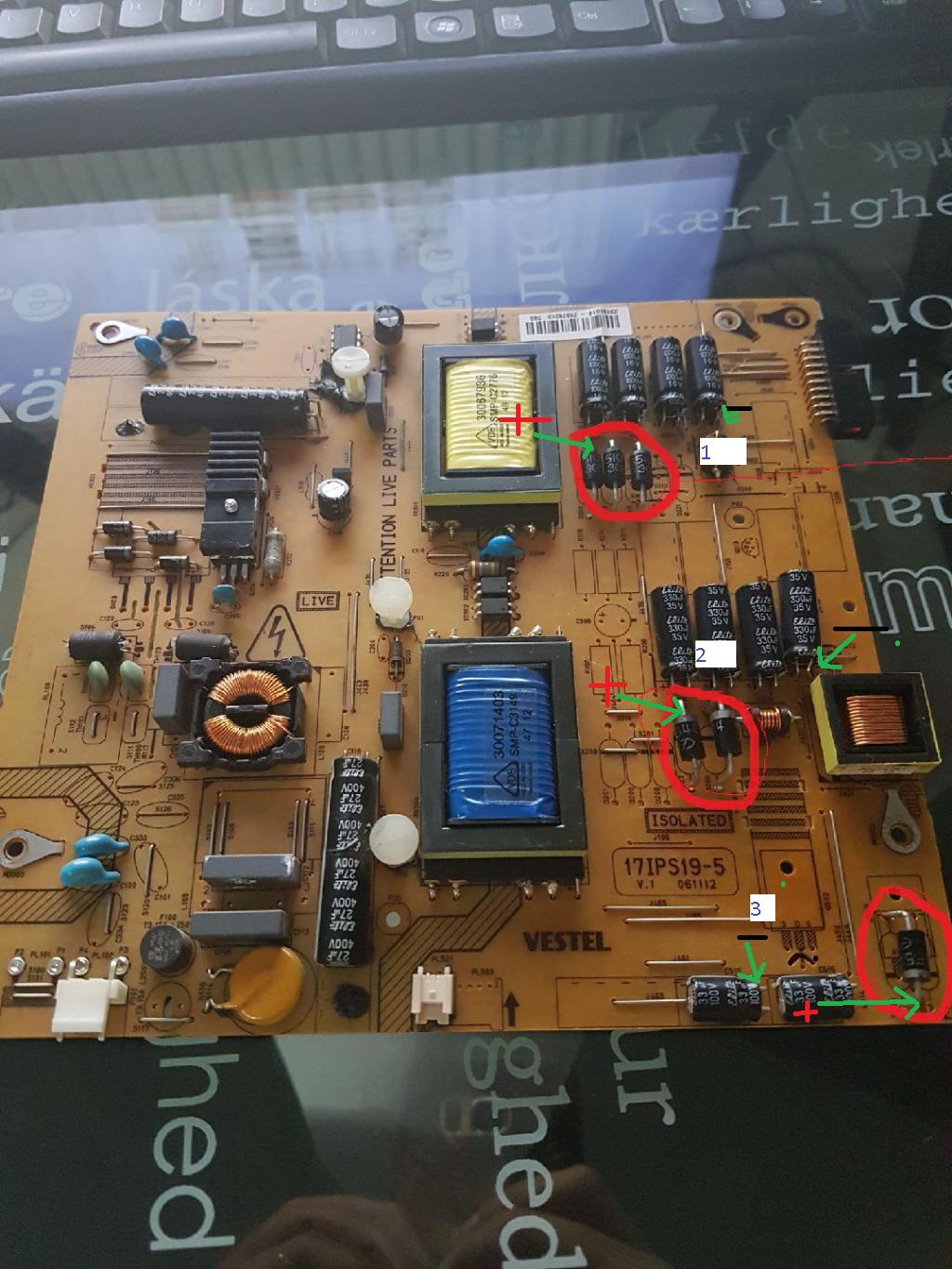

Pour commencer, je vais te demander de mesurer les tensions d'alimentations.

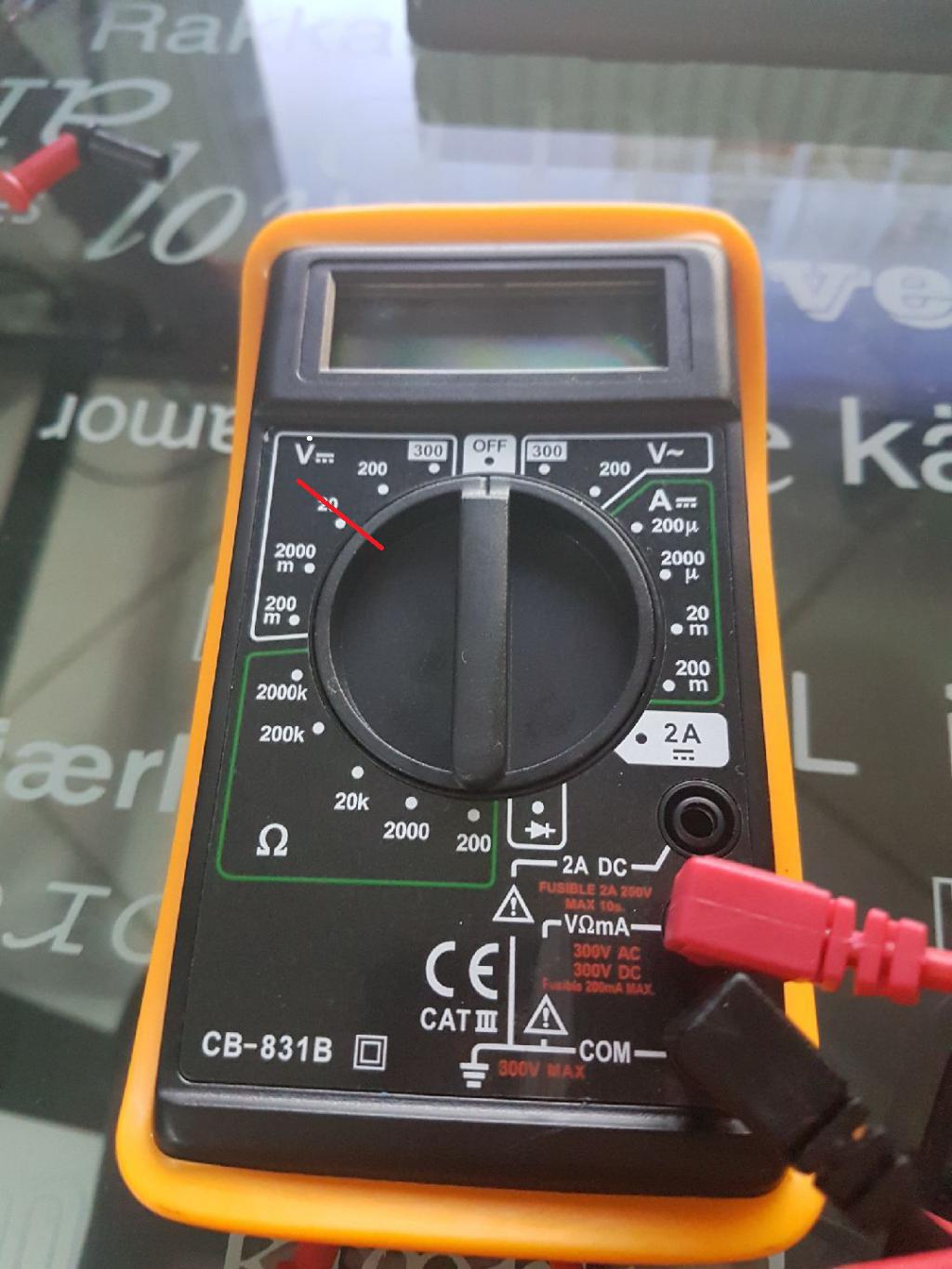

Donc je t'es mis un trait sur le multimètre pour la  mesure 1.
Pour la deuxième et troisième mesures, tu prendra le calibre au dessus ( 200).



Je t'es mis sur la photo 1, 2 et 3.
Ce sont les 3 mesures à faire.
Je t'es mis à chaque fois, un+ pour le fil rouge et un - pour le fil noir.
Tout doit être branchée sur le tv, et mettre le tv en route.
Même si rien ne fonctionne, il faut appuyer comme si tu voulais sortir le tv de veille.
Fait gaffe de ne pas dérapé avec tes deux pointes de touches.


_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Sam 16 Déc 2017 - 10:48    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

bonjour
merci de ta reponse
j ai fais ce que tu m as demandé le truc c est que je ne me rappel plus a quel moment elle est plus en veille alors j ai pris deux fois les mesures


mesure veilleuse rouge allumer


mesure 1 : 12.32  selecteur sur 20
mesure 2 : 1.3  selecteur sur 200
mesure 3 : 2.3  selecteur sur 200


mesure prise avec diode rouge eteinte


mesure 1 : 12.32  selecteur sur 20
mesure 2 : 23.9  selecteur sur 200
mesure 3 : 23.9  selecteur sur 200


encore merci de m aider


jm


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Sam 16 Déc 2017 - 19:37    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonsoir,

Vu tes relevés, il n 'y a pas d'inverter ( il ne fonctionne pas) .
Il y a un mosfet sous la carte,  il est peut-être hs.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Sam 16 Déc 2017 - 19:51    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

bonsoir
ok le mosfet c est quelle piece sur la photo car je dois surement avoir la piece.
si c est le petit carrer noir avec 2 petite patte fine et une large je l ai en stock dis moi comment dois je la tester
merci


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Sam 16 Déc 2017 - 22:30    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Tu débranches la carte.
Ensuite tu met ton multimètre sur ce calibre:



Je t'es entourer le mosfet en rouge, tu vérifie entre les 3 pattes que rien ne soit en court-circuit.
Si tu touches les deux pointes de touches de ton multimètre, tu recréer un court-circuit, tu auras le résultat pour un court-circuit.

Je t'es également entourer deux petits fusibles en orange, vérifies que eux, soient bien en court-circuit.


_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Dim 17 Déc 2017 - 11:30    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonjour


voici comment j ai pris les mesures


fil noir sur la patte large


fil rouge sur la patte de gauche par rapport a la photo j ai 338
fil rouge sur la patte de droite par rapport a la photo j ai 1


les 2 fusibles donne 0


quand je touche je les 2 pointes du multimetre j ai 0


merci jm


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Dim 17 Déc 2017 - 14:24    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonjour,

Mesures 1 et 2 à faire ( côté soudures).
Mesure 3 à faire avec la nappe PL501 débranché.

Je voudrais voir ta tension sur la cathode de la diode, monte un peu au dessus des 24V ( même un court-instant).



Si c'est plus facile pour toi, pour le -, tu peu souder un bout de fil sur le - et le raccorder à la pointe noir du multimètre.
Pour ces 3 mesures, tu peut mettre l'alimentation et la main board à plat sur une table et avec le clavier des touches pour la sortir de veille.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Dim 17 Déc 2017 - 14:31    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

ok mais le selecteur je met sur quoi lol
desoler suis pas tres alaise avec le multimetre
de plus toute ces mesure sont a faire sous tension je suppose


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Dim 17 Déc 2017 - 15:04    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Pour les mesures 1 et 2, c'est le calibre 20V comme je t'avais mis bien plus haut.
Ensuite, pour la mesure 03, c'est celui au dessus "200".

Oui tout est à faire sous tension.
C'est à ce moment la, qu'il ne faut pas déconner et dérapé.
Sa m'es déjà arriver plusieurs fois, ça m'as claqué à la tronche !!! Lol
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Dim 17 Déc 2017 - 15:44    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

excuse moi mais j ai du mal a me reperer sur ton plan je m explique:


mesure 1 et 2 voir photo ci dessous


pour le 3 je ne trouve pas lol




Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Dim 17 Déc 2017 - 17:58    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Regarde en jaune et bleu, je t'es suivis les pistes, mais ça remonte plus haut.


_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Mar 19 Déc 2017 - 12:19    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonjour

mesure 1 j obtien 0 avec apparition du - devant
mesure 2 j obtien -0.10
mesure 3 j obtien 24
merci jm


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 664
Masculin Balance (23sep-22oct)
Point(s): 3 060
Moyenne de points: 0,66

MessagePosté le: Mer 20 Déc 2017 - 10:52    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

Bonjour,

Tu as pris avant la résistance de 100 Kohm pour les mesures 1 et 2 ?
Tu as suivit les pistes pour remonté à la résistance ?
Si c'est oui, ça veut dire que c'est la main board qui est en panne, et donc que la carte d'alimentation serait bonne.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
jms13870
Nouveau

Hors ligne

Inscrit le: 15 Déc 2017
Messages: 9
Masculin
Point(s): 9
Moyenne de points: 1,00

MessagePosté le: Mer 3 Jan 2018 - 11:52    Sujet du message: TV continental ce32dled3 plus d'affichage Répondre en citant

salut et meilleur voeux pour cette nouvelle année
pour te repondre je sais que c est la carte d alimentation apres verification j etait pas sur la bonne carte lol j ai recuperer une carte chez un gars il a fait une grosse boulette je pense qu elle est hs mais je voulez avoir ton avis car elle est compatible avec mon tv je te met la photo
c est l emplacement du mosfet





merci jm
