MessagePosté le: Lun 27 Nov 2017 - 17:56    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Bonsoir à tous,

J'ai une télé plasma Samsung PS-50C96HD qui présente une panne au niveau de l'affichage après allumage.

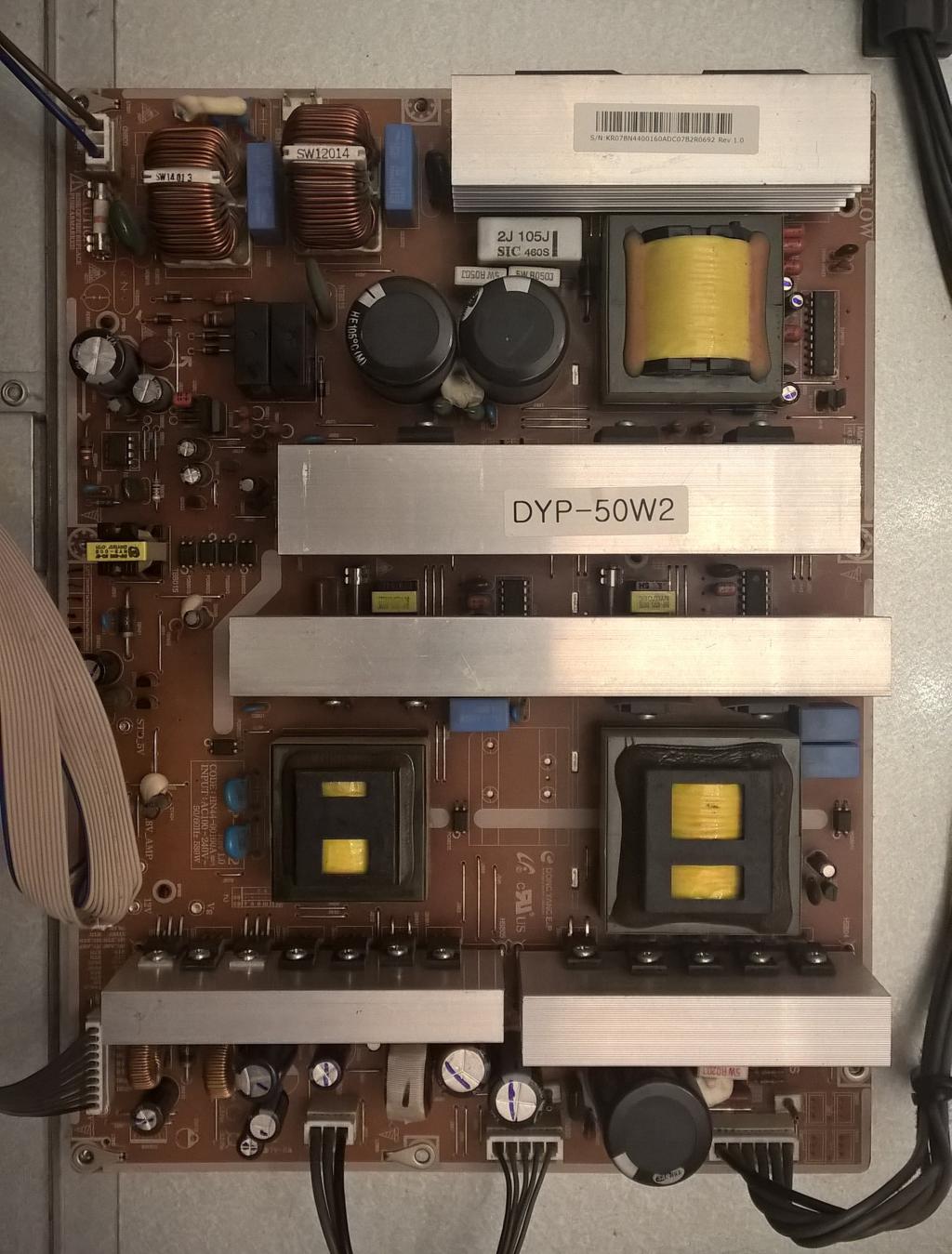

REF carte d'alimentation : BN44-00160A

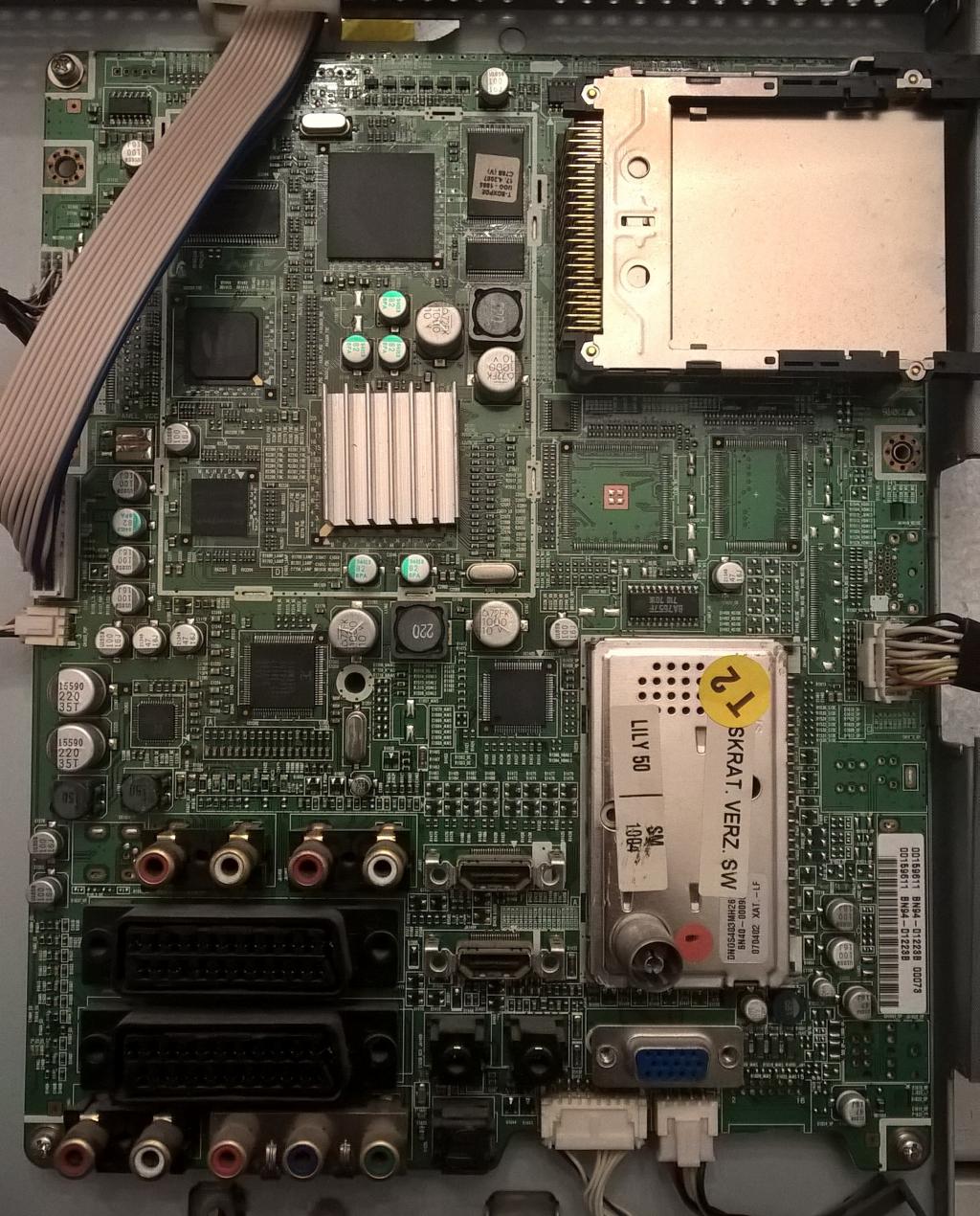

REF main board : BN94-1223B

A la mise sous tension, la led bleue clignote puis on obtient un début d'affichage sur l'écran, neige blanche qui laisse rapidement place à un écran presque noir, on aperçoit encore pendant deux secondes des pixels alimentés de couleur vert et rouge puis la carte d'alimentation se met en sécurité et tente de redémarrer et ainsi de suite.
J'ai changé les condos douteux sur la carte d'alimentation, toutes les tensions sont bonnes, VS=207volts , VA=63volts , standby 5volts , ps-on ok.

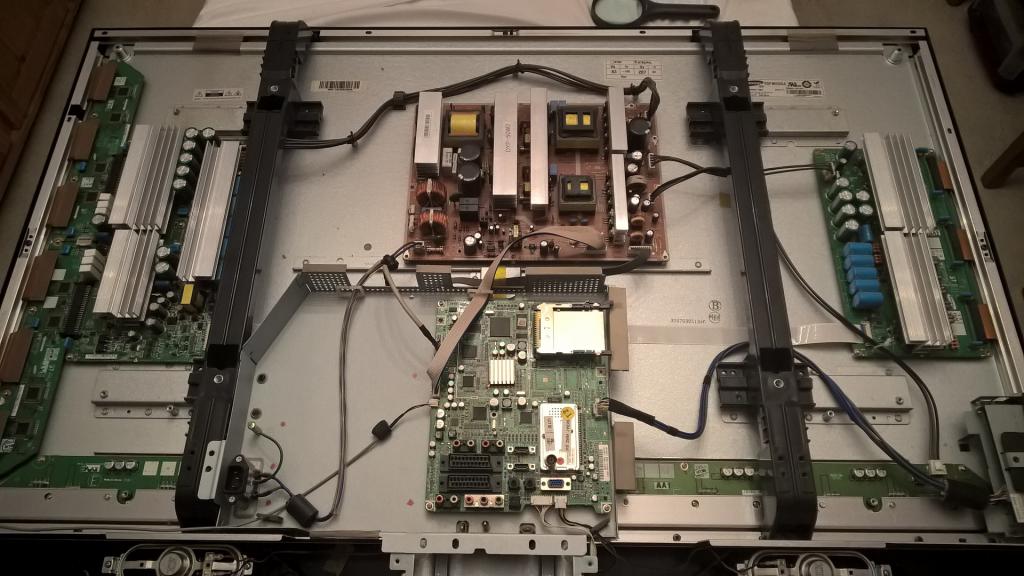

Sur le module P-X main board (à droite ) j'ai les bonnes tensions, le module Y main board je retrouve aussi les bonnes tensions venant de la carte d'alimentation.
Possible que la cause vienne de la main board ?







Revenir en haut
Auteur Message
Publicité






MessagePosté le: Lun 27 Nov 2017 - 17:56    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Lun 27 Nov 2017 - 20:25    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Bonsoir,

Tu as de la neige sur tout l'écran ?
Si c'est "oui", je pense comme toi à la main board.
Surement un ou quelques condensateurs CMS.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
Sebayoub
Nouveau

Hors ligne

Inscrit le: 25 Nov 2016
Messages: 24
Masculin
Point(s): 24
Moyenne de points: 1,00

MessagePosté le: Mar 28 Nov 2017 - 14:09    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Bonjour,

Ci-joint une vidéo du problème, on voit pas grand chose mais peut-être que cela va t'inspirer.

https://drive.google.com/file/d/1fODVoVSVkhfispjooT9NyS2HSoWR7_j8/view?usp=…

Une capture d'écran de la partie la plus intéressante :




Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mar 28 Nov 2017 - 21:24    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Bonsoir,

Donc la ce n'est pas de la neige, donc pour moi la main board est ok.
Ton problème vient plutôt des 2 cartes que tu as à gauche et à droite du tv.

Il faut testé les mosfets sur les gros dissipateurs en alus.


_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
Sebayoub
Nouveau

Hors ligne

Inscrit le: 25 Nov 2016
Messages: 24
Masculin
Point(s): 24
Moyenne de points: 1,00

MessagePosté le: Mer 29 Nov 2017 - 19:06    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Salut,

J'ai deux coupables sur la carte de gauche que tu as entouré en rouge, celle de droite c'est ok.



REF : RJP 3047 mofset canal N je suppose ?

Je dois vérifier d'autres points sur cette carte ou ailleurs ?
Merci pour ton aide, vraiment j'apprécie. Okay


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mer 29 Nov 2017 - 19:54    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Bonsoir,

Oui canal N, tu peu mettre RJH3047.
En espérant que la carte buffer, carte la plus à gauche n'est pas morflé.
Car souvent, il y a au moins un ci qui crame.
Regarde dessus si tu n'en as pas un qui as gros trou cramé dessus.

En tout cas, en atelier,  lorsque ta carte est changé, on change d'office la buffer, car elle est souvent en cause.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
Sebayoub
Nouveau

Hors ligne

Inscrit le: 25 Nov 2016
Messages: 24
Masculin
Point(s): 24
Moyenne de points: 1,00

MessagePosté le: Mer 29 Nov 2017 - 20:15    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

J'allais justement te demander si ce mofset pouvait être remplacé par la ref que tu m'as donné... Okay

Visuellement, les Ci sont en bon état, rien qui laisse penser qu'ils sont en défaut, à voir.
Peut-on tester les cartes buffer ?


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mer 29 Nov 2017 - 20:20    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Pour tester la buffer, il te faut une carte identique à celle ou tu as les deux mosfets hs.
Fait une photo de la buffer, logiquement il y a un test un ohm sur l'alim et le gnd, si un ci est aux fraises, il est souvent en court-circuit.
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
Sebayoub
Nouveau

Hors ligne

Inscrit le: 25 Nov 2016
Messages: 24
Masculin
Point(s): 24
Moyenne de points: 1,00

MessagePosté le: Mer 29 Nov 2017 - 20:32    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Les points rouges sont les emplacements des mofsets hs :







Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mer 29 Nov 2017 - 21:02    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Test le fusible que j'ai entourer en rouge et les 3 mosfets en violet:


_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mer 29 Nov 2017 - 21:06    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Test également en ohm ( calibre 200 Ohm) entre les 2 pattes du condensateurs entourer en orange.
Tu laisse ta buffer branchée sur l'autre carte pour faire la mesure.


_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
Sebayoub
Nouveau

Hors ligne

Inscrit le: 25 Nov 2016
Messages: 24
Masculin
Point(s): 24
Moyenne de points: 1,00

MessagePosté le: Mer 29 Nov 2017 - 21:28    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Fusible ok
3 mofsets ok
Condensateur : je dois trouver quoi comme résultat ?


Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mer 29 Nov 2017 - 21:35    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Tu as trouver quoi toi comme valeur ?
C'est vers l,infinis que vers 0
_________________
http://triacaffaire.clicforum.fr/f39-Ventes-de-composants.htm


Revenir en haut
Auteur Message
Sebayoub
Nouveau

Hors ligne

Inscrit le: 25 Nov 2016
Messages: 24
Masculin
Point(s): 24
Moyenne de points: 1,00

MessagePosté le: Mer 29 Nov 2017 - 21:39    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

A la touche je lis 280Kohm et le condensateur charge puisque la mesure ne cesse de croître

Revenir en haut
Auteur Message
triacaffaire
Modérateur

Hors ligne

Inscrit le: 24 Aoû 2008
Messages: 4 397
Masculin Balance (23sep-22oct)
Point(s): 2 781
Moyenne de points: 0,63

MessagePosté le: Mer 29 Nov 2017 - 21:49    Sujet du message: Défaut d'affichage Samsung PS-50C96HD Répondre en citant

Ouais donc logiquement la buffer devrait pas avoir de soucis.
